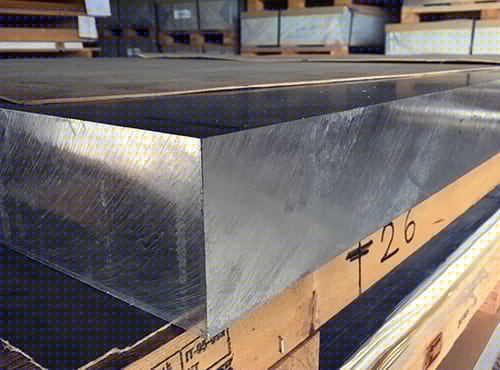

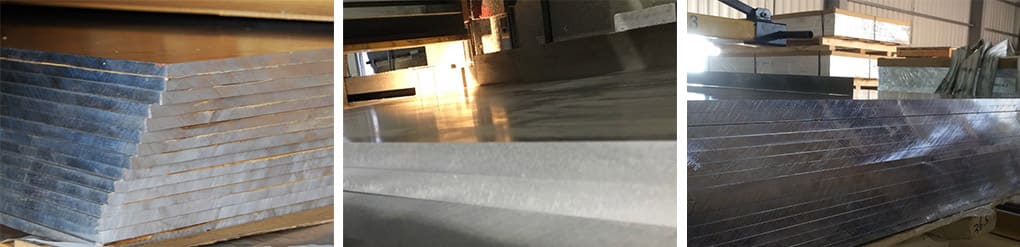

鋁板系列 > 2024
Al-Mg-Si鍛鍊用合金、AA規格2024
主含金特性：
高力合金。溶體化熱處理後，在常溫自然時效。
即所謂之超杜拉鋸。
標準的製品形狀：
板、擠製形材，棒，線，管，鍛造品，護面板。
代表的用途：
航空機及其他構造物之應力部材。
化學成分(%)：
| Si | Fe | Cu | Mn | Mg | Cr | Zn | 其他元素 各計 |
| 0.50 | 0.50 | 3.8-4.9 | 0.30-0.9 | 1.2-1.8 | 0.10 | 0.25 | 0.05 0.15 |
| 代表的物理的性質(T4材時) | 其他性質 | |||
| 比重 | 2.77 | g/cm3 | 耐蝕性： | 劣 (為平板時極佳) |
| 彈性率 | 7.5 | kg/mm2×103 | 陽極皮膜性： | 好 (只表面防護用) |
| 剛性率 | 2.9 | kg/mm2×103 | 熔接性 | 尚可(只用於電阻溶接) |
| 溶融溫度範圍 | 500-640 | ℃ | 蠟焊性 | 不適用 |
| 比熱(0~100℃) | 0.22 | cal/g.℃ | 鑄造性 | － |
| 線膨張率(20-100℃) | 23.2×10 | -6/℃ | 成型加工性 | 成形加工是水冷後馬上炸 |
| 熱傳導率(25℃) | 0.29 | Cal/cm∙s∙℃ | 切削性 | 好 |
| 比電氣阻(20℃) | 0.057 | Ω㎜2/m | ||
| 等容量導電率(20℃) | 30 | %IACS | ||
機械的性質
| 材料 | 0.2%降伏強度 kg/mm2 |
最高引張強度 kg/mm2 |
伸長率 |
勃氏硬度 kg/mm2 |
最高剪斷強度 |
疲勞強度 |
|
| 8_50 t 1.6㎜ |
% d 12.7㎜ |
||||||
| 0 | 8.0 | 19.0 | 20 | 22 | 47 | 12.5 | 9.0 |
| T3 | 35.0 33.0 (1) |
49.0 | 18 | － | 120 | 29.0 | 14.0 |
| T351,T4 | 48.0 | 20 | 19 | 120 | 29.0 | 14.0 | |
| T36 | 40.0 | 50.5 | 13 | － | 130 | 29.5 | 12.5 |
| A1c1ad | |||||||
| 0 | 8.0 | 18.0 | 20 | － | － | 12.5 | － |
| T3 | 31.5(2) | 45.5(2) | 18 | － | － | 28.0 | － |
| T4,T351 | 29.5(2) | 45.0(2) | 19 | － | － | 28.0 | － |
| T36 | 37.0(2) | 47.0(2) | 11 | － | － | 29.0 | － |
| T81,T851 | 42.0(2) | 45.5(2) | 6 | － | － | 28.0 | － |
| T86 | 46.5(2) | 49.0(2) | 6 | － | － | 29.5 | － |
(2)材厚1.57mm以下之板時強度稍提高。
熱處理
| 溶體化處理 溫度℃ |
時效 溫度℃ |
時間(時) |
| 495±3 (T3) | 190±3 190±3 室溫 |
12 (T81,T851) 10 (T86) 五月(T4) |
退火
| 溫度 ℃ | 時間(時) |
| 415±3 | 2-3 |
主應對規格
| JIS | Alcoa | Alcan | ASTM | BS | DIN | NF | ISO |
| 2024 A3X4 |
245 | 24S | 2024 CG42A |
－ |
A1cuSiMg2 |
A-U4G1 | A1-CuMg1 |
